多彩な機能を備えた、進化系ローダウンブロック
「玄武 ハイトダウンブロックキット」は、200系ハイエースをローダウンするうえで必要となるダウンブロックとUボルトのキットです。ブロック本体を多機能化することにより、従来製品では補えなかった欠点を完全に克服しました。
強度アップと軽量化の追求によって生まれた、精悍で華麗なフォルム
ブロック本体には、軽量かつ剛性に優れたA6061アルミ押出材を使用。高精度の切削加工後にショットブラスト＋ブラックアルマイト処理を施しています。
これまでにない組付精度を可能にした、独自開発「フィッティングコーン」を採用
斬新な円錐状のセンターピンを埋め込んだ「フィッティングコーン」。強烈な保持力を誇る“サーフェスロックUボルト”との組み合わせによる完璧なフィッティングを実現。
アクスルハウジングのマウントブラケットをブロックの中心へと導く。従来の円柱状センターピンでは避けられなかったガタつきを完全解消。

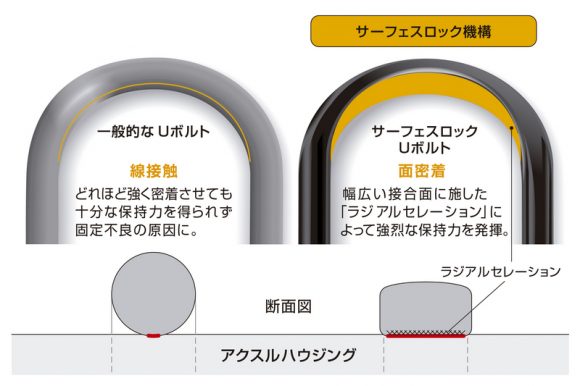

面密着による強烈な保持力ーサーフェスロックUボルト
気付かない間にリーフスプリングとアクスルハウジングを固定するUボルトに緩みが生じてしまうのです。そこで、この問題を解消すべく斬新な機能を備えた高性能Uボルトを開発しました。
幅広い接合面に刻まれた「ラジアルセレーション」。アクスルハウジングに深く咬み込み、強烈な保持力を発揮します。
特殊製法により、他を圧倒する高張力を実現した専用Uボルト。14ミリ径の線鋼材にカチオン電着塗装を施すことで抜群の耐久性を誇ります。
セットアップの極意はUボルトの固定方法にアリ
2本のUボルトを平行かつアクスルハウジングに対して垂直に固定するのは意外に難しい作業。熟練したメカニックでさえ、ナットを勢いよく締め込んだ際などに反動でズレが生じてしまうことが度々あります。また、異常に気付かず締め付け作業を完了し、そのまま走行しているケースも生じ得ます。そのような状態で走行を続けた場合、アクスルハウジングの振動によってUボルトが垂直に戻り、ナットが緩んで重大な事故につながる可能性も否定できません。「玄武 ハイトダウンブロックキット」に付属する「イージーセットアップツール」は、Uボルトがアクスルハウジングに対して「Vの字」または「ハの字」になる問題を解消する簡易ツールです。ナットを締め込む前にUボルトの円頂部を連結するだけで装着時に起こるUボルトのズレを矯正し、誰にでも簡単に正しいセットアップ作業が行えます。
セットアップの極意はUボルトの固定方法にアリ。「イージーセットアップツール」を付属します。
斬新でユニークな機能が盛りだくさん
アクスルガイド
前後方向のズレが原因で起こるアクスルの振れ（スラスト角）を抑制。直進性の大幅な向上により、荒れた路面でも走行レーンを正確にトレースします。
センタリング機能
運転席側にオフセットしたアクスルを車体のセンターへ調整。絶妙な“ツライチ”セッティングが可能に。
0.5インチ（12.5ミリ）ごとに複数のサイズを設定
リーフスプリングの仕様や積載量によって変化する車高。幅広いサイズを設定することにより、狙った車高へ確実にセットアップできます。
