こんにちは。
「Let’s!トランポ製作日記」第15弾!!
今回取付ける商品は、ESフラットベッド ボックスタイプ ブラックモケット H400タイプです。
現在取付けているのはH510タイプなので広々と車中泊できるように
H400タイプに変更します(^^♪
H510タイプと同様で取付けはボルトオンなので加工の必要なしです。
※マット固定用ベルトを取り付ける場合には穴あけ加工が必要となります。
「取付け車種：200系ハイエース 4型後期 スーパーGL 標準ボディ DARK PRIME Ⅱ」
※ESフラットベッドボックスタイプを取り付ける際は、ESフロアパネルR 両側ステップオーバータイプを必ず装着してください。

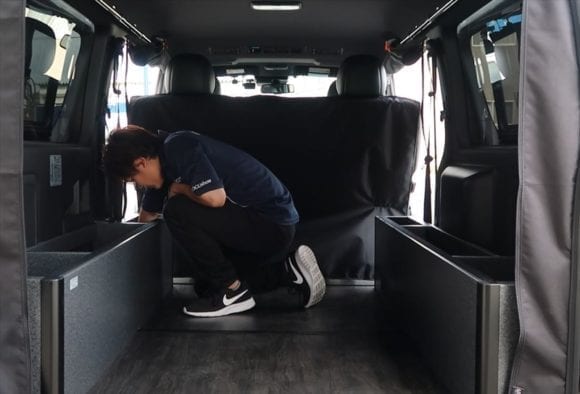

タイヤハウス前後にあるボルトを外し、左右のボックスを載せます。

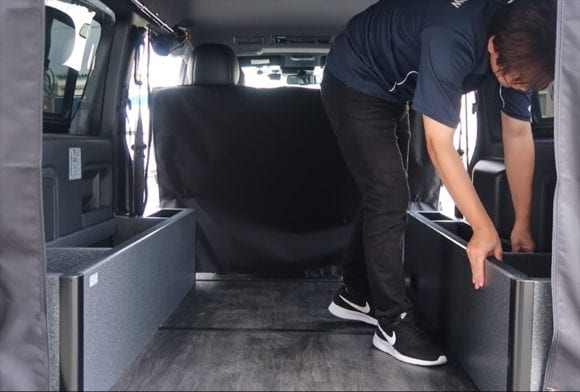

ボックス前後の幅を均等にします！
※均等にしないとマットが取付けできなくなる場合がございます。
付属のノブボルトで固定します。
サイドのマットを載せて。
センターマットも載せれば完成です！
H510タイプよりベッドキット上部が広いので車中泊メインの方にはゆったりできておすすめです(^^)/
マットも収納できるので大きい物も積むことができます。
マット下にたくさん収納したい方はボックスが高いH510タイプがおすすめ(*’▽’)
200系ハイエース S-GL標準ボディ ESフラットベッド ボックスタイプ（恐れ入りますが、現在、販売しておりません）
200系ハイエース S-GLワイドボディ ESフラットベッド ボックスタイプ（恐れ入りますが、現在、販売しておりません）
マットを収納する際の固定ベルトの取付けは…

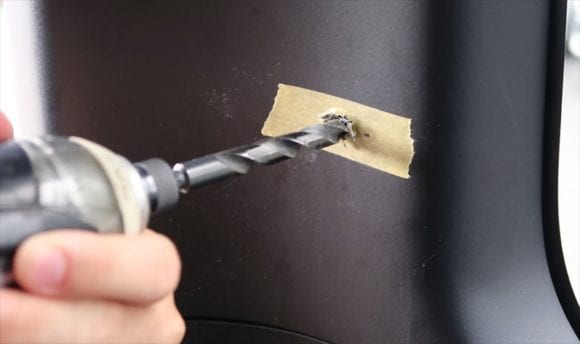

Cピラー､Dピラー部分に穴をあけます。
※ドリルで穴を開ける時、奥まで行き過ぎないように注意して下さい。
※穴あけ位置はベッドの高さによって異なるので、付属の取扱説明書をご覧ください。
穴にターンナットを埋め込み、ベルト付きのボルトで締めれば…
完成です♪
これでマット収納時は荷物をたくさん積めますね(^_-)-☆
※マット固定用のボルトは定期的に増し締めを行って下さい。
ボックスタイプのベッドのメリットは、その収納力です( ﾟДﾟ)!!
サイドマットの下には小物類をスマートに収めることができ、
センターマットの下には長物などの大きいものが積めます。
【ESベッドキット】
▼跳ね上げタイプで跳ね上げ時はスペースのある荷室を確保！種類も豊富で使用用途によって選べるベッド！
皆さんも自分にピッタリのベッドを探してみてください！
以前ベルトを取付けしたので作業時間は約20分でした。
